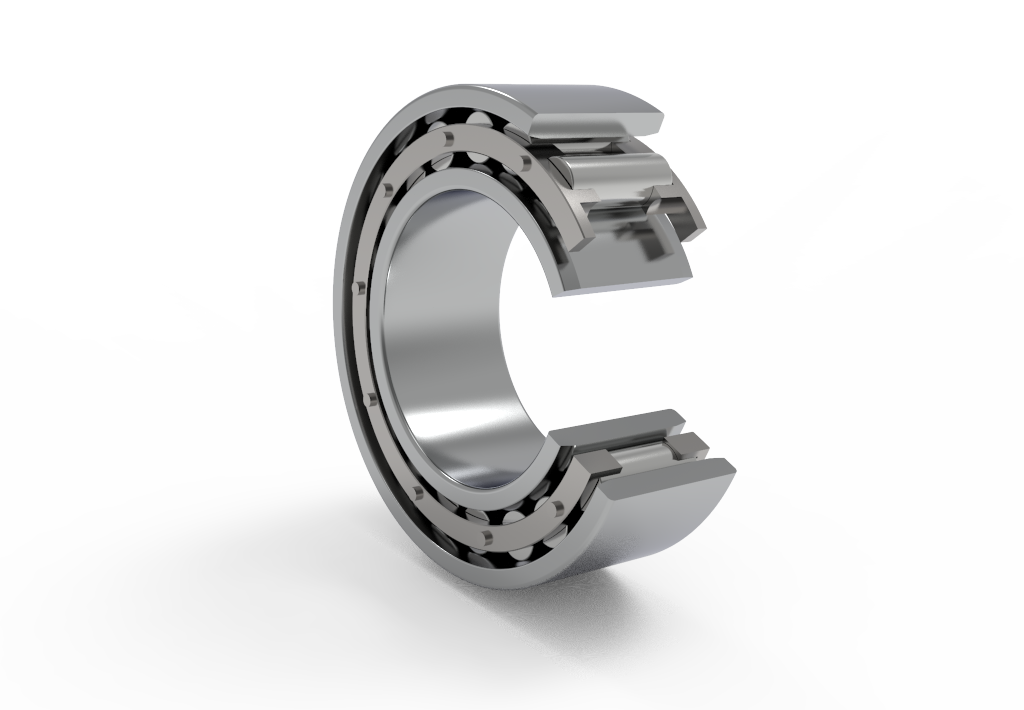

圆柱滚子轴承

圆柱滚子与滚道呈线接触，径向载荷能力大，既适用于承受重载荷与冲击载荷，也适用于高速旋转。圆柱滚子轴承滚道及滚动体几何形状经改进设计后，具有较高的承载能力，挡

边和滚子端面的新型结构设计，不仅提高了轴承的轴向承载能力，同时改善了滚子端面与挡边接触区域的润滑条件，提高了轴承的使用性能。此类轴承主要用于中型及大型电动

机、发电机、内燃机、燃气轮机、机床主轴、减速装置、装卸搬运机械，各类产业机械。

产品分类

ZWZ目前生产的圆柱滚子轴承大致可分为下列几种结构类型：

单列圆柱
单列满装圆柱
双列圆柱
双列满装圆柱
双列密封满装圆柱
四列圆柱滚子轴承
森基米尔轴承
滚轮轴承
剖分式圆柱
绝缘式圆柱

· 单列圆柱

· 单列满装圆柱

· 双列圆柱

· 双列满装圆柱

· 双列密封满装圆柱

· 四列圆柱滚子轴承

· 森基米尔轴承

· 滚轮轴承

· 剖分式圆柱

· 绝缘式圆柱

圆柱滚子轴承

查询重置

内径d

——

重设应用

外径D

——

重设应用

宽度B

——

重设应用

单列圆柱 1909

单列满装圆柱 240

双列圆柱 648

双列满装圆柱 120

双列密封满装圆柱 126

四列圆柱滚子轴承 1221

森基米尔轴承 77

滚轮轴承 85

剖分式圆柱 45

绝缘式圆柱 0

三维图形

二维图形

基本尺寸 mm							基本额定载荷 kN		极限转速 r_min		轴承代号	安装相关尺寸 mm										质量 kg	L型挡圈
d	D	B	rmin	r1min	F	E	Cr	Cor	脂润滑	油润滑	轴承代号	damin	dbmin	dbmax	dcmin	ddmin	Damax	Dbmin	Dbmax	ramax	rbmax	质量	型号	质量	d	d₁	A₁	A₂	r₃.r₄
17	40	12	0.3	0.6	22	35	16.0	11.3			NU203E				23	26				0.3	0.6	0.064
20	47	14	1	0.6	26.5	41.5	28.8	23.2	13000	16000	NU204ETN1		24	27	28	30	43			1	0.6	0.11
20	47	18	1	0.6	26.5	41.5	34.2	28.9	13000	16000	NU2204ETYN		23	25	28		43			1	0.6	0.139
25	52	15	1	0.6	31.5	46.5	29.0	24.0	11000	13500	NU205EM		29	31	33	35	48			1	0.6	0.162
25	52	15	1	0.6	31.5	46.5	32.9	28.4	11000	13500	NU205ETN1		29	31	33	35	48			1	0.6	0.132
25	52	18	1	0.6	31.5	46.5	38.9	35.3	11000	13500	NU2205ETN1		28	31	33	35	48			1	0.6	0.166
25	62	17	1.1	1.1	34	54	45.8	37.4	9900	13000	NU305ETN1		30	33	35	38	57			1.1	1.1	0.238
25	62	17	1.1	1.1	34	54	42.6	34.0	9900	13000	NU305EM		30	33	35	38	57			1.1	1.1	0.266
30	55	13	1	0.6	36.5	48.5	20.6	18.4	12000	15000	NU1006M		33	35	38		51			1	0.6	0.138
30	55	13	1	0.6	36.5	48.5	22.7	20.8	12000	15000	NU1006TN1		33	35	38		51			1	0.6	0.119
30	62	16	1	0.6	37.5	55.5	43.0	37.4	9500	12000	NU206EM		34	37	39	41	58			1	0.6	0.247
30	62	16	1	0.6	37.5	55.5	43.0	37.4	9500	12000	NU206ETN1		34	37	39	41	58			1	0.6	0.198
30	62	20	1	0.6	37.5	55.5	53.8	49.8	9500	12000	NU2206ETN1		33	37	39	41	58			1	0.6	0.263
30	72	19	1.1	1.1	40.5	62.5	54.8	46.1	9000	11000	NU306EM		35	38	42	44	67			1.1	1.1	0.413
30	72	27	1.1	1.1	40.5	62.5	76.9	71.2	9000	11000	NU2306EM		35	39	42		67			1.1	1.1	0.593
30	72	27	1.1	1.1	40.5	62.5	76.9	71.2	9000	11000	NU2306EM/YA8		35	39	42	45	67			1.1	1.1	0.592
35	62	14	1	0.6	42	55	24.4	22.6	9000	11000	NU1007M		38	41	43		58			1	0.6	0.173
35	62	14	1	0.6	42	55	26.7	25.4	9000	11000	NU1007TN1		38	41	43		58			1	0.6	0.156
35	72	17	1.1	0.6	44	64	52.3	46.6	8500	10000	NU207EM	41	38	43	45	49	67	66.4	69.2	1.1	0.6	0.333
35	72	21	1.1	0.6	44	64	64.1	60.6	8500	10000	NU2207X2ETN1/YA8		38	43	45		67			1.1	0.6	0.358
35	72	23	1.1	0.6	44	64	67.8	65.3	8500	10000	NU2207EM		38	43	45	49	67			1.1	0.6	0.45
35	80	21	1.5	1.1	46.2	70.2	73.3	65.4	8000	9500	NU307E		41	45	47	51	75			1.5	1.1	0.547
35	80	21	1.5	1.1	46.2	70.2	73.3	65.4	8000	9500	NU307ENRM		41	45	47	51	75			1.5	1.1	0.614
35	80	21	1.5	1.1	46.2	70.2	73.3	65.4	8000	9500	NU307M	42	40	45	47	51	75	73.6	75.2	1.5	1.1	0.604
35	80	21	1.5	1.1	46.2	70.2	77.8	70.8	8000	9500	NU307EMA		40	45	47		75			1.5	1.1	0.547
35	80	21	1.5	1.1	46.2	70.2	73.3	65.4	8000	9500	NU307EQ1		40	45	47		75			1.5	1.1	0.591
35	80	31	1.5	1.1	46.2	70.2	102	101	7000	8500	NU2307EM		40	45	47	51	75			1.5	1.1	0.816
40	68	15	1	0.6	47	61	26.8	24.9	9500	12000	NU1008M		43	46	48		64			1	0.6	0.231
40	68	15	1	0.6	47	61	29.5	28.3	9500	12000	NU1008TN1		43	46	48		64			1	0.6	0.183
40	80	18	1.1	1.1	49.5	71.5	61.3	55.4	7500	9000	NU208EM	46	45	49	51	54	75	72.7	75.2	1.1	1.1	0.451
