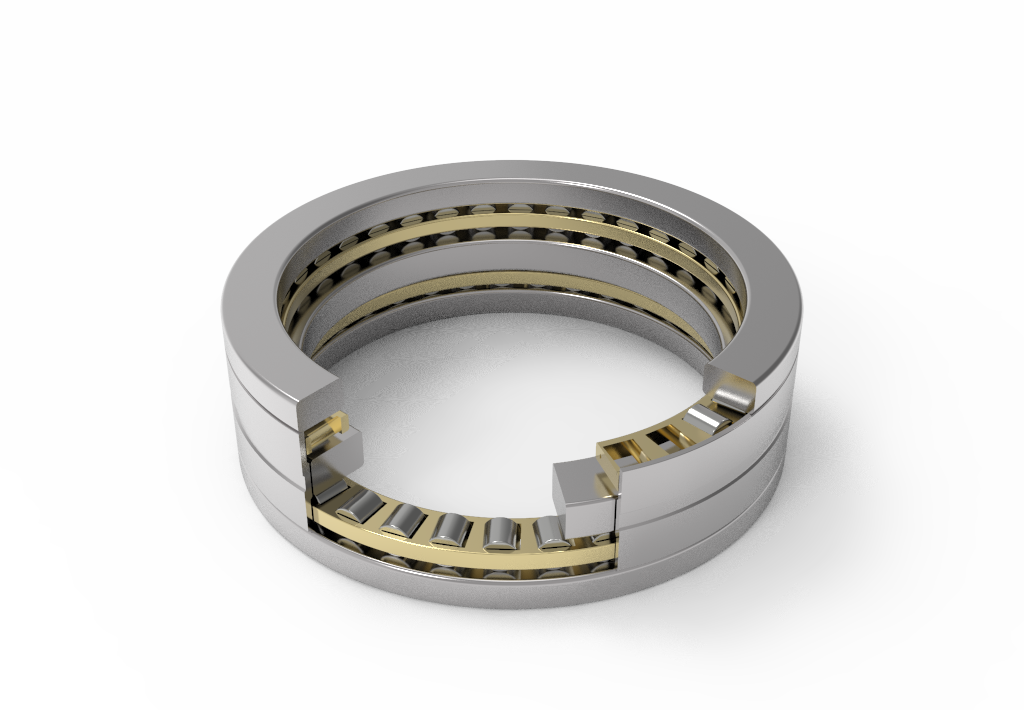

推力圆柱滚子轴承

推力圆柱滚子轴承由垫圈形滚道圈（轴圈、座圈）与圆柱滚子和保持架组件构成。圆柱滚子采用凸面加工，因此滚子与滚道面之间的压力分布均匀。该种轴承为分离型结构，可分别安装轴圈、座圈、滚动体组件，安装时不允许轴与外壳的轴线有倾斜，使用于低转速，可承受单向轴向载荷，不能限制径向位移。轴向载荷能力大，轴向刚性也强。

产品分类

ZWZ目前生产的推力圆柱滚子轴承大致可分为下列几种结构类型：

单向推力圆柱滚子轴承
双向推力圆柱滚子轴承

· 单向推力圆柱滚子轴承

· 双向推力圆柱滚子轴承

推力圆柱滚子轴承

查询重置

内径d

——

重设应用

外径D

——

重设应用

高度T

——

重设应用

单向推力圆柱滚子轴承 138

双向推力圆柱滚子轴承 13

三维图形

二维图形

基本尺寸 mm				基本额定载荷 kN		极限转速 r_min		轴承代号	其他尺寸 mm		安装相关尺寸 mm			质量 kg
d	D	T	r_min	Cr	Cor	脂润滑	油润滑	轴承代号	d1	D1	damin	Damax	ramax	质量
30	52	16	0.6	51.8	141	2400	3200	81206TN1	52	32	45.5	38.5	1.5	0.127
30	47	11	0.6	26.2	75.9	3000	4000	81106TN1	47	32	42	37	1	0.0593
30.2	54	13.8	1.5	35.2	105	2500	3300	81206X2ZRS	49.4	30.05	42.9	36.55	1.5	0.113
38.5	66.7	18	2	58.1	168	2000	2700	817/38.5-ZS	66.7	38.5	58.7	46.5	2	0.232
40	78	22	1	95.8	366	1700	2200	89305ZW/TN1HCOI-TG	77.8	42	69.2	50.6	2.2	0.488
42	65	14	0.6	41	133	2300	3000	811/42TN1	65	44	58.5	50.5	1.5	0.147
45	73	20	0.6	81.6	249	1800	2400	81209X2J/P6S0	73	47	66.5	53.5	1.5	0.36
50	82	22	0.5	64.7	227	1600	2200	81210X1ZRS	82	50.3	78.5	53.8	0.5	0.439
50	78.6	22	0.6	88.7	283	1700	2200	81210X1ZSTN1	78.6	50.5	73.6	55.5	1	0.381
50	80	18.89	2	67	226	1800	2400	81210X2ZRS	80	50.1	72	58.1	2	0.333
75	135	36	1.5	228	828	940	1300	89315	135	77	121	91	4	2.42
75	160	51	2	392	1500	690	930	FL-89415ZW	160	78	146	92	4	5.92
80	115	28	1	134	478	1200	1600	81216	115	82	106.4	90.6	2.2	1.03
85	150	39	1.5	289	1060	840	1200	89317/P4	150	88	141.1	96.9	2.3	3.12
85	125	31	0.5	158	572	1100	1500	81217	125	88	119.7	93.3	1.1	1.41
90	120	22	1	105	416	1300	1800	81118/P4	120	92	113.2	98.8	1.6	0.731
100	150	38	1.1	231	843	850	1200	81220	150	103	139.9	113.1	2.7	2.61
110	160	38	1.1	246	937	820	1100	81222	160	113	149.9	123.1	2.7	2.8
110	160	38	1.1	240	911	820	1100	81222/P5	160	113	149.9	123.1	2.7	2.8
120	155	25	1.1	120	496	1100	1500	81124	155	120.2	146.7	128.5	2.1	1.24
130	190	45	0.7	360	1370	670	900	81226/P5	187	133	180.5	139.5	1.5	4.46
130.2	225	30	1.5	507	2280	780	1100	KOW87326ZT	225	130.2	212.5	142.7	3.5	5.09
140	180	31	1	192	843	870	1200	81128	178	142	169.4	150.6	2.2	2.07
150	215	50	1.5	446	1760	580	780	81230	212	153	199.5	165.5	3.5	6.22
150	215	50	1.5	436	1700	580	780	81230/P5	212	153	199.5	165.5	3.5	6.22
150	230	50	3	524	2120	560	750	81730/P5	227	153	208.5	171.5	5.5	7.76
160	200	31	1	216	1020	820	1100	81132	198	162	189.4	170.6	2.2	2.33
170	215	34	1.1	282	1320	740	990	81134	213	172	202.9	182.1	2.7	3.09
170	340	103	5	1620	6320	270	360	89434	340	174	314	200	8	47.5
180	250	56	1.5	530	2240	500	660	81236	247	183	234.5	195.5	3.5	9.37
